項目概述

依照業主方的需求及相關要求，現需安裝COD、氨氮、總氮、PH、流量計、數采儀、自動采樣留樣器在線監測儀器。

標準規范依據

GB 50093-2013《自動化儀表工程施工及驗收規范》

GB7307-87《非螺紋密封的管螺紋（電氣接口）》

GB/T 6587.7-1986《電子測量儀器基本安全試驗》

GB/T 13384-2008《儀器儀表包裝通用技術條件》

GB/T 12519-2010《分析儀器通用技術條件》

GB/T 191-2008《包裝儲運圖示標志》

GB8978-1996《污水綜合排放標準》

HJ/T 352—2007《環境污染源自動監控信息傳輸、交換技術規范（試行）》

HJ T356-2019《水污染源在線監測系統（CODCr、NH3-N等）數據有效性判別技術規范》

HJ T355-2019《水污染源在線監測系統（CODCr、NH3-N 等）運行技術規范》

HJ/T377-2019《化學需氧量（CODCr）水質在線自動監測儀技術要求及檢測方法》

HJ/T212—2017《污染源在線自動監控(監測)系統傳輸標準》

HG 20505-2000《過程測量與控制儀表的功能標志及圖形符號》

HG/T 20507-2014《自動化儀表選型設計規定》

HG/T 20512-2014《儀表配管配線設計規定》

ASME/ANSI B31.3 《工藝配管》

ISA S5.1 《儀表符號和標志》

BS 5308《儀表電纜》

EEMUA No.138《在線分析儀系統的設計和安裝》

ISA S50.1-82 《工業儀表模擬信號》

設備配置報價清單

根據貴司的要求，具體設備選型配置清單如下

系統功能說明

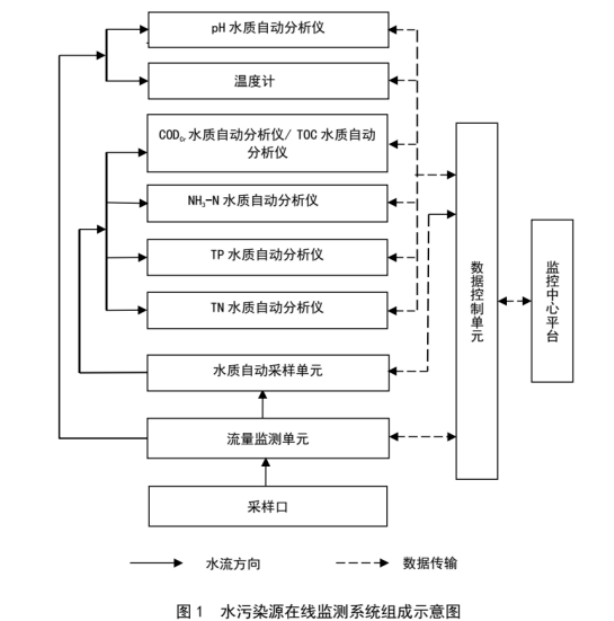

水污染源在線監測系統主要由四部分組成： 流量監測單元、 水質自動采樣單元、 水污染源在線監測儀器、 數據控制單元以及相應的建筑設施等。

在線監測設備

WDet-5000型COD水質在線分析儀

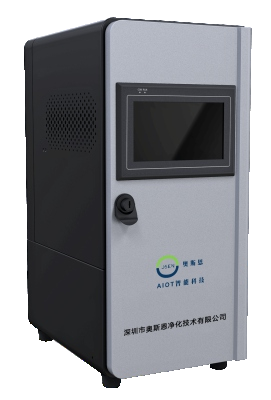

品牌型號：澤天/CODet-5000型本產品是一款基于磁導計量技術平臺，并結合恒溫光纖技術、消解測量一體化技術等自主研發的 COD水質在線分析儀。 本產品工作原理符合《水質化學需氧量的測定 快速消解分光光度法》（HJ/T 399-2007），具備可靠性高、定量下限低、穩定性好、抗氯離子干擾能力強等特點，廣泛應用于污染源、工業生產 過程、市政污水等領域。

技術原理

本儀器采用重鉻酸鉀快速消解分光光度法對水樣中的有機物含量進行測量。水樣、重鉻酸鉀和硫酸-硫酸銀混合液在 165℃下 消解，密閉消解使得鉻（Ⅵ）轉化為鉻（Ⅲ），鉻（Ⅲ）的量與水樣中的有機物量相對應。儀器通過比色測定得到水樣 COD 值。 水樣中氯離子的干擾通過加入硫酸汞進行掩蔽。

技術特點

1、采用強氧化劑在 165℃下高溫、高壓對反應液進行消解，大大提高了反應效率。 消解系統具有完善的保護功能，可有效防止高溫高壓下可能出現的漏液等情況。 根據實際情況，可以調節消解溫度及時間，確保反應充分。

2、采用我司擁有專利技術的磁導定量方式定量試樣/試劑， 從本質上解決了色濁度的干擾，大大提高了定量精度及可 靠性。 單路集成分配閥島最大可能的減少了死體積對定量精度的影響，可單路拆卸、清洗、更換，維護量小、成本低。

3、儀器內置多檔量程，儀器可以根據水樣化學需氧量含量自動調整量程，使得測量更為準確。 儀器可以自動實現校準、清洗等功能，無需用戶干預，避免測量誤差。 儀器在出現故障時，具有自我檢查和維護功能，確保人身安全和設備安全。

4、當發生液體泄漏時，設備自帶的濕度傳感器會發生報警，并自動鎖定。 所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。 儀表可拓展遠程升級功能，可以通過 ETHERNET 口、 GPRS 口等實現對設備的遠程維護和監控。

5、儀表采用的是 7 英寸 1024*600 觸摸屏，并采用 android 操作系統，界面更加美觀，操作更加流暢。 儀表對外接口豐富，現場使用的各種接口（如 ETHERNET/4-20mA 輸入、輸出/RS485/開關量輸入、輸出等）都具備。 儀表具有良好的可擴展性，使得可以按用戶需求增加設備的功能。

6、儀表具有廢液分離功能，做樣時可根據廢液性質不同區分有害廢液和無害廢液，可減少約70％以上的試劑廢液排放量，大大減少的廢液試劑處理費用，節約運維成本。 儀表具有自動標樣核查、零樣核查、量程液核查、加標回收、平行樣測試等多種質控核查功能。

技術規格

性能參數

測量方法：快速消解分光光度法

測量范圍：10~1000/3000/5000mg/L（可擴展）

干擾物質：主要是氯離子

檢出限：3mg/L

檢出下限：10mg/L

零點漂移：±5mg/L

量程漂移：±10%.

重復性誤差：≤5%

示值誤差：±10%

記憶效應：≤2mg/L

測量間隔：整點測量、間隔時間測量，也可通過 modbus 觸發儀器

校準：支持手動和自動校準，校準周期和時間可設

物理和環境參數

儀器尺寸：500*405*1400

儀器重量：60

操作及存儲的溫度：5~40℃，濕度<95%，無結露

其他技術參數

電源及功率：220VAC±10%，50~60Hz，200W

信號輸出：1 路 4~20mA（可擴展至 2 路），RS232/RS485，4 個多功能繼電器

信號輸入：1 路 4~20mA（可擴展至 2 路）

用戶維護：單套試劑可測量 250/400 個樣品

其他功能：自動清洗，數據記錄，打印（選配）

主要應用領域

1、地表水（Ⅳ、Ⅴ類）在線監測，如城市內河涌、污染源入河口、河流入海口等工業生產過程用水。 工污水處理工藝過程在線監控，如電鍍廢水處理工藝。

2、工業廢水在線監測，如電鍍、線路板、醫院、食品、造紙、印染、煤礦、金屬冶煉、養殖畜牧業等行業。 生活污水在線監測，如污水處理廠進口及排放口。

氨氮水質在線分析儀

品牌型號：澤天/WDet-5000 WDet-5000型氨氮水質在線自動分析儀是一款基于磁導計量平臺，結合恒溫光纖、消解比色一 體化等技術，實現高精度、低檢出限、高穩定性和低維護量的氨氮全自動在線監測。 本產品工作原理符合《HJ 536-2009水質氨氮的測定-水楊酸分光光度法》，完全滿足污染源、工業生產過程、市政污水等領域的應用。

技術原理

本儀器采用水楊酸分光光度法對水樣中的氨氮含量進行測量。在堿性介質中（pH=11.7）和亞 硝基鐵氰化鈉存在下，水樣、水楊酸鹽和二氯異氰尿酸鈉在 50℃ 下顯色，反應生成藍色化合物，與水樣中的銨離子相對應。儀器通過比色測定得到水樣氨氮值。

技術特點

1、具備基于我司具有專利技術的磁導計量技術用于樣液定值采樣裝置，該技術可不受色度大、懸浮物多、氣泡多等干 擾的影響。 單路集成分配閥技術，單個閥位能拆卸、清洗、更換，殘留量低，維護工作量低，節省運維成本。

2、具有量程自動切換功能，儀表某一量程作樣后，判斷不在該量程范圍內，儀表會自動切換到合適的量程作樣并顯示 數據。 自我診斷功能，便于調試、維護、比對測試，協助維護人員對故障進行分析。

3、漏液檢測和接地檢測，蠕動泵和消解模塊漏液，或儀表模塊不正常，會顯示在儀表界面上提醒用戶或蜂鳴報警提醒。 儀器可實現自動校準和管路自動清洗等功能，無需用戶干預，避免測量誤差。 儀器出現故障時，具有自我檢測和維護功能，確保人身安全。

4、當發生液體泄漏時，設備自帶的濕度傳感器會發生報警，并自動鎖定。 所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。 儀表可拓展遠程升級功能，可以通過 ETHERNET 口、 GPRS口等實現對設備的遠程維護和監控。

5、儀表采用的是 7 英寸 1024*600 觸摸屏，并采用 android 操作系統，界面更加美觀，操作更加流暢。 儀表對外接口豐富，現場使用的各種接口（如 ETHERNET/4-20mA 輸入、輸出/RS485/開關量輸入、輸出等）都 具備。 儀表具有良好的可擴展性，使得可以按用戶需求增加設備的功能。

6、儀表具有廢液分離功能，做樣時可根據廢液性質不同區分有害廢液和無害廢液，可減少約70％以上的試劑廢液排放 量，大大減少的廢液試劑處理費用，節約運維成本。 儀表具有自動標樣核查、零樣核查、量程液核查、加標回收、平行樣測試等多種質控核查功能。

7、當儀器發生漏液時，設備自帶的濕度傳感器會發出報警，并自動鎖定。 報警功能，對接地自檢，試劑不足等信息提取直觀、準確的顯示。 區別于納氏試劑，靈敏度高，檢出限達到 0.01mg/L，廢液無毒，二次污染小。

8、儀表具有廢液分離功能，做樣時可根據廢液性質不同區分有害廢液和無害廢液，可減少約70％以上的試劑廢液排放 量，大大減少的廢液試劑處理費用，節約運維成本。 所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。

9、儀表具有自動標樣核查、零樣核查、量程液核查、加標回收、平行樣測試等多種質控核查功能。

技術指標

性能參數

測量方法：水楊酸分光光度法

測量范圍：0.01~2/10/100mg/L（可擴展）

干擾物質：主要是鈣、鎂離子 零點漂移：≤0.02mg/L

量程漂移：≤1.0%

重復性誤差：≤2.0%

示值誤差：±10%

測量間隔：整點測量、間隔時間測量，也可通過 modbus 觸發儀器

校準：支持手動和自動校準，校準周期和時間可設

物理和環境參數

儀器尺寸：500*405*1400

儀器重量：60

操作及存儲的溫度：5~40℃，濕度<95%，無結露

其他技術參數

電源及功率：220VAC±10%，50~60Hz，200W

信號輸出：1 路 4~20mA（可擴展至 2 路），RS232/RS485，4 個多功能繼電器

信號輸入：1 路 4~20mA（可擴展至 2 路）

用戶維護：單套試劑可測量 250/400 個樣品

其他功能：自動清洗，數據記錄，打?。ㄟx配）

應用領域

1、地表水（Ⅳ、Ⅴ類）在線監測，如城市內河涌、污染源入河口、河流入?？诘?。 污水處理工藝過程在線監控，如電鍍廢水處理工藝。

2、工業廢水在線監測，如電鍍、線路板、醫院、食品、造紙、印染、煤礦、金屬冶煉、養殖畜牧業等行業。 生活污水在線監測，如污水處理廠進口及排放口。

WDet-5000型總磷水質在線分析儀

產品概述

WDet-5000型總磷水質在線分析儀是我司自主研發的總磷在線監測儀表。本產品具有專利 技術的磁導計量平臺，結合恒溫光纖、消解比色一體化等技術，實現高精度、低檢出限、高穩定 性和低維護量的總磷全自動在線監測。本產品工作原理符合《GB11893-1989水質總磷的測定-鉬酸銨分光光度法》，完全滿足污 染源、工業生產過程、市政污水等領域的應用。

技術原理

本儀器采用鉬酸銨分光光度法對水樣中的總磷含量進行測量。在中性條件下用過硫酸鉀使水 樣消解，將所含磷全部氧化為正磷酸鹽。在酸性介質中，正磷酸鹽與鉬酸銨反應，在銻鹽存在下 生成磷鉬雜多酸后，立即被抗壞血酸還原，生成藍色絡合物。儀器通過比色測定得到水樣總磷值。

技術特點

1、具備取得專利的磁導計量技術用于樣液定值采樣裝置，該技術可不受色度大、懸浮物多、氣泡多等干擾的影響。 單路集成分配閥技術，單個閥位能拆卸、清洗、更換，殘留量低，維護工作量低，節省運維成本。 具有量程自動切換功能，儀表某一量程作樣后，判斷不在該量程范圍內，儀表會自動切換到合適的量程作樣并顯 示數據。

2、自我診斷功能，便于調試、維護、比對測試，協助維護人員對故障進行分析。 漏液檢測和接地檢測，蠕動泵和消解模塊漏液，或儀表模塊不正常，會顯示在儀表界面上提醒用戶或蜂鳴報警提醒。 儀器可實現自動校準和管路自動清洗等功能，無需用戶干預，避免測量誤差。

3、采用強氧化劑在 120℃下高溫、高壓對樣品進行消解，大大提高了反應效率。 根據實際情況，可以調節消解溫度及時間，確保反應充分。 儀器出現故障時，具有自我檢測和維護功能，確保人身安全。

4、當儀器發生漏液時，設備自帶的濕度傳感器會發出報警，并自動鎖定。 報警功能，對接地自檢，試劑不足等信息提取直觀、準確的顯示。 所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。

5、儀表具有廢液分離功能，做樣時可根據廢液性質不同區分有害廢液和無害廢液，可減少約70％以上的試劑廢液排放 量，大大減少的廢液試劑處理費用，節約運維成本。 儀表具有自動標樣核查、零樣核查、量程液核查、加標回收、平行樣測試等多種質控核查功能。

技術指標

性能參數

測量方法：鉬酸銨分光光度法

測量范圍：0-2/10/50mg/L，可調

檢出限：0.005mg/L

檢測下限：0.05mg/L

分辨率：0.01mg/L

示值誤差：±10%

重復性：≤5%

零點漂移：±5%F.S

量程漂移：±5%F.S

測量間隔：整點測量、間隔時間測量，也可通 過 modbus 觸發儀器校準：支持手動和自動校 準，校準周期和時間可設

物理和環境參數

儀器尺寸：500*405*1400

儀器重量：60

操作及存儲的溫度：5~40℃，濕度<95%，無結露

其他技術參數

電源及功率：220VAC±10%，50~60Hz，200W

信號輸出：1 路 4~20mA（可擴展至 2 路），RS232/RS485，4 個多功能繼電器

信號輸入：1 路 4~20mA（可擴展至 2 路）

用戶維護：單套試劑可測量 250/400 個樣品

其他功能：自動清洗，數據記錄，打?。ㄟx配）

應用領域

1、地表水（Ⅳ、Ⅴ類）在線監測，如城市內河涌、污染源入河口、河流入?？诘龋?污水處理工藝過程在線監控，如電鍍廢水處理工藝。

2、工業廢水在線監測，如電鍍、線路板、醫院、食品、造紙、印染、煤礦、金屬冶煉、養殖畜牧業等行業。 生活污水在線監測，如污水處理廠進口及排放口。

總氮水質在線分析儀

品牌型號：澤天/WDet-5000TPN WDet-5000TPN型總氮水質在線分析儀是一款具有專利技術的磁導計量技術平臺，并結合恒溫 光纖技術、消解與光譜測量一體化技術等自主研發的新型總氮在線監測儀表。 本產品工作原理符合《HJ 636—2012 水質總氮的測定-堿性過硫酸鉀消解紫外分光光度法》，具 備可靠性高、定量下限低、穩定性好等特點，廣泛應用于污染源、工業生產過程、市政污水等領域。

技術原理

本儀器采用堿性過硫酸鉀消解紫外分光光度法對水樣中的總氮含量進行測量。在 60℃以上的水 溶液中，過硫酸鉀可分解產生硫酸氫鉀和原子態氧，硫酸氫鉀在溶液中離解而產生氫離子，故在氫 氧化鈉的堿性介質中可促使分解過程趨于完全。分解出的原子態氧在 120℃~124℃條件下，可使水樣含氮氧化物的氮元素轉化為硝酸鹽，并且 在此過程中有機物同時被氧化分解。可用紫外分光光度法于波長 220nm 和 275nm 處，分別測出吸 光度 A220 和 A275，根據式 A=A220-2A275 計算得到校正吸光度 A。

技術特點

1、具備專利技術的磁導計量用于樣液定值采樣裝置，該技術可不受色度大、懸浮物多、氣泡多等干擾的影響。 單路集成分配閥技術，單個閥位能拆卸、清洗、更換，殘留量低，維護工作量低，節省運維成本。 采用強氧化劑在 120℃~130℃下高溫、高壓對反應液進行消解，大大提高了反應速效率。

2、根據實際情況，可以調節消解溫度及時間，確保反應充分。 具有量程自動切換功能，儀表某一量程作樣后，判斷不在該量程范圍內，儀表會自動切換到合適的量程作樣并顯 示數據。 自我診斷功能，便于調試、維護、比對測試，協助維護人員對故障進行分析。

3、漏液檢測和接地檢測，蠕動泵和消解模塊漏液，或儀表模塊不正常，會顯示在儀表界面上提醒用戶或蜂鳴報警提醒。 儀器可實現自動校準和管路自動清洗等功能，無需用戶干預，避免測量誤差。 儀器出現故障時，具有自我檢測和維護功能，確保人身安全。

4、當儀器發生漏液時，設備自帶的濕度傳感器會發出報警，并自動鎖定。 報警功能，對接地自檢，試劑不足等信息提取直觀、準確的顯示。 具有濁度補償功能，可抗300NTU以下濁度干擾。

5、采用氙燈光源，使用壽命長達5-10年； 光譜自動尋峰校準功能，多量程自動校準功能 所有故障信息都在HMI顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。

6、儀表具有廢液分離功能，做樣時可根據廢液性質不同區分有害廢液和無害廢液，可減少約70％以上的試劑廢液排放 量，大大減少的廢液試劑處理費用，節約運維成本。 儀表具有自動標樣核查、零樣核查、量程液核查、加標回收、平行樣測試等多種質控核查功能。

技術指標

性能參數

測量方法：堿性過硫酸鉀消解紫外分光光度法

測量范圍：0-5/25/50mg/L；可擴展

檢出限：0.1mg/L

檢測下限：0.1mg/L

分辨率：0.01mg/L

示值誤差：±10%

重復性：≤5%

零點漂移：±5%F.S

量程漂移：≤5%F.S

測量間隔：整點測量、間隔時間測量，也可通過 modbus 觸發儀器

校準：支持手動和自動校準，校準周期和時間可設

物理和環境參數

儀器尺寸：500*405*1400

儀器重量：60

操作及存儲的溫度：5~40℃，濕度<95%，無結露

其他技術參數

電源及功率：220VAC±10%，50~60Hz，200W

信號輸出：1 路 4~20mA（可擴展至 2 路），RS232/RS485，4 個多功能繼電器

信號輸入：1 路 4~20mA（可擴展至 2 路）

用戶維護：單套試劑可測量 250/400 個樣品 其他功能：自動清洗，數據記錄，打?。ㄟx配）

應用領域

1、地表水（Ⅳ、Ⅴ類）在線監測，如城市內河涌、污染源入河口、河流入?？诘?； 污水處理工藝過程在線監控，如電鍍廢水處理工藝。

2、工業廢水在線監測，如電鍍、線路板、醫院、食品、造紙、印染、煤礦、金屬冶煉、養殖畜牧業等行業； 生活污水在線監測，如污水處理廠進口及排放口。

超聲波流量計

品牌型號：北京九波 超聲波明渠流量計WL-1A1與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時傳感器不與被測流體 接觸，避免渠道內污水玷污和腐蝕，可靠性更高。

技術規格

流量量程：10升/秒～10米３/秒(由配用的量水堰槽的種類、規格決定)。

累計流量：8位十進制數，累滿后自動清零。

流量精度：5% (配用量水堰槽1~3%的不確定，附加1~2%的儀表誤差)。

測距范圍：0.4~2米(從探頭底部起0.4米內是盲區)。

測距誤差：±3mm。 6水位分辨力：1毫米。

工作環境溫度：-20~+50度。

儀器防護：探頭為可浸水式；儀器為防塵式。

遠傳信號：4~20mA、RS232串口輸出，用于遠程通訊。

交流或直流供電：交流：220V　50HZ 4W；直流：12V 60mA (交流、直流同時存在，儀表使用交流，交流掉電 時，自動接通直流)。

繼電器控制方式：每累計設定的m3閉合一次、液位報警、液位上限、液位下限可選；單刀雙擲類型(常開、常閉)。

PH在線分析儀

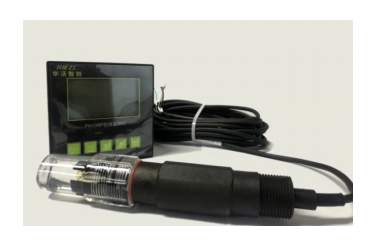

品牌型號：華沃智創/HW-201 本產品是用于在線監測pH值的產品，對溶液中的pH值和溫度進行連 續監測，連續監測數據通過電流變送輸出到監控室進行記錄保存，也 可以連接RS485通過Modbus-RTU協議與計算機通訊，從而實現計算 機對儀表監控與記錄。在線pH監測儀廣泛應用于火電、冶金、環保、 制藥、生化、食品和自來水等行業。

主要特點

1、采用2.8英寸單色液晶顯示屏，分辨率128*64。 采用隔離輸出，干擾度更小。 采用格力RS485通訊。

2、可組態溫度手動、自動補償功能。 可設置蜂鳴器、燈光報警開關功能。

技術原理

顯示：2.8英寸單色液晶顯示屏，分辨率128*64

外形尺寸：96mm*96mm*112mm

開孔尺寸：92mm*92mmm 重量：0.5Kg

測量范圍：0.00-14.00pH

測量精度：±0.02 輸入阻抗：≥1012Ω

溫度補償：NTC10K：0-60℃精確±0.3℃，60-100℃精度±2℃；范圍：0-100℃手動/自動

電流輸出：隔離式，4-20mA可設定對應ph測量范圍，最大負載750Ω，輸出精度±0.2%FS RS485 輸出：隔離式，Modbus-RTU通訊協議

報警功能：2路 容量AC250V3A

相對濕度：10-85%RH（無結露）

工作溫度：0-60℃

電源供應：AC 220V±10%，50Hz/60Hz，DC 24V

FC-9624YL固定式AB雙混勻盒水樣自動采樣器

品牌型號：

格雷斯普/FC-9624YL

主要用途

為污染源在線監測設備提供混合水樣，實現超標留樣

主要特點

1、雙集水盒交替采集，自動混勻 為在線儀器連續供樣(主動、被動) 任意監測因子超標自動留樣

2、自動排空、清洗管路和集水盒 雙集水盒(單盒5升)及留樣瓶均在4±2°恒溫下保存 采樣、留樣信息存儲及上傳 可以與國內各廠家的在線監測儀互聯

從A8-24單集水瓶到AB雙集水瓶（盒）超標留樣器

格雷斯普科技根據市場的需求不斷豐富自動水質采樣器品種。從單桶混采到24瓶分采，從固定采樣到便攜采樣，從流量比例采 樣到超標信號采樣及于2007年首推、08年定型生產的A8-24型自動供樣的水質采樣器和12年推出的XH-12型自動循環采樣器。始終 走在自動水質采樣器自主研發生產、引領創新應用的最前端。根據市場的需求14年在A8-24的基礎上，將原有集水瓶增加為兩個， 增加混勻攪拌功能。從而形成自動混勻，自動清洗，連續供樣、24瓶恒溫保存超標留樣器FC-9624YLAB?？梢詽M足當下污染源在 線監控對采樣器的最新要求。

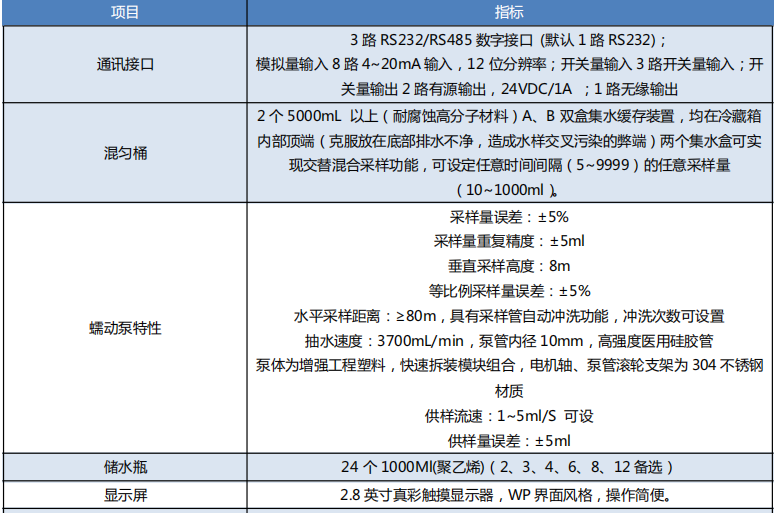

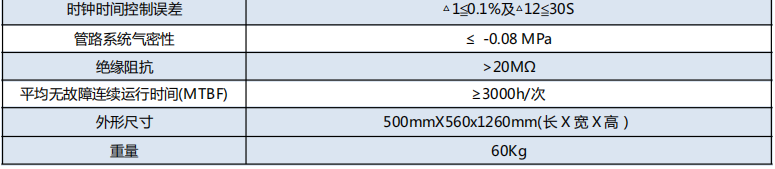

主要技術指標

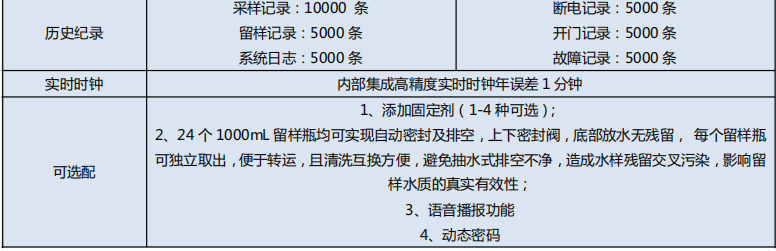

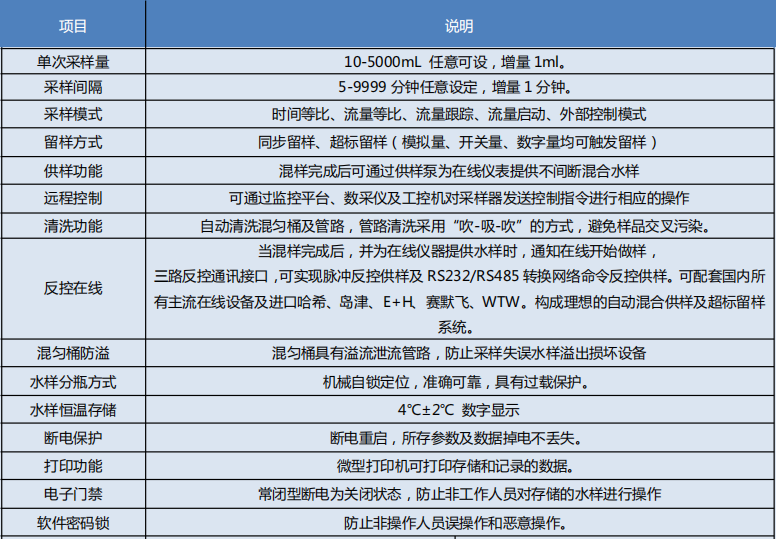

主要軟件功能

數采儀

品牌型號：博控/K37A K37環保數采儀,是新一代環境監測、污染源監控專用數采儀，符合新一代國標通信標準，支持《污染物在線自動監控(監測)系統數 據傳輸標準》(H212-2017、H/T212-2005)；產品按照工業級標準設計，針對環境監測的各種要求做了專門的優化，并配備豐富 齊全的通信接口,支持局域網、GPRS、CDMA4G等，滿足不同現場環境下對遠程通信的要求。K37環保數采儀充分利用人工智能物 聯網、大數據云計算等新一代信息技術，建立動態的監控模型，實時監控污染源在線監測系統狀態,實現智能感知、智能預警、智能 處理、智能運維、降低企業運維成本，大幅提高企業運維和政府監管效率。

技術參數

8路隔離的RS-232

2路帶隔離的RS-485(1路數據采集,1路站房控制)

8路模擬量；16位分辨率，-20mA,05v

8路帶隔離的開關量；0-12VDC

4路繼電器輸出；30VDC2A

1路USB接口；1路CAN接口

2路百兆以太網；GPRS/CMDA/G/4G等通信方式:

內置大容量的鋰電池；支持充電

內置溫度傳感器

10寸觸摸屏

9.51G數據存儲；6G系統存儲，512M內存

工作范圍

賣方工作范圍

在線分析系統的內部設計； 分析系統的運輸； 指導買方進行分析系統的安裝和調試。

買方工作范圍

提供正確完整的工況數據表，以便于賣方設計在線分析系統； 負責提供自動分析系統公用工程條件，并負責分析系統的現場安裝和相關公用條件的施工建設，例如公用工程管線（電源、抽水管 路）等的敷設； 詳情見公用工程。

公用工程

系統供電要求

本系統供電要求：由業主負責接入電壓220V、頻率50Hz，功率一般情況下不小于5KW ；（業主將儀表電源引至現場電氣控制 機柜附近，要留有一定余量）。

分析站房建設方案

站房選址要求

為了減小水樣采樣的滯后時間和增強系統的穩定性、便于監控項目的安裝工作，監測站房安裝位置按照以下要求選址 補充說明：按照標準規范檢測站房需要15平方米，如果不夠15平方米的建議更換。

盡量靠近水樣附近，監測站房與采樣點的距離不大于50米，且安裝位置高于取樣口采樣點的位置，落差不大于3米。

安裝地點應清潔，應避開腐蝕性氣體，無機械震動，附近沒有強電磁場干擾。

安裝時避開易燃物，嚴禁煙火和不通風的封閉的場所。

監測站房安裝位置考慮日后方便儀器操作、維護及方便鋪設各管路。

監測站房的設置考慮到不對企業正常生產條件和環境造成影響。

考慮到與環保主管部門通訊聯網的需要，監測站房不能搭建于通訊盲區。

站房建設

新建監測站房面積應不小于15m2，站房高度不低于2.8米，監測站房應做到專室專用，且各儀表安放合理，可方便 進行維護維修。

監測站房密閉，安裝有冷暖空調和排風扇，空調具有來電自啟動功能。

監測站房的基礎荷載強度、面積、空間高度、地面標高均符合相關標準要求。

監測站房內有安全合格的配電設備，提供的電力負荷不小于5kW，配置有穩壓電源。

監測站房電源引入線使用照明電源；電源進線有浪涌保護器；電源應有明顯標志；接地線牢固并有明顯標志。

監測站房電源設有總開關，每臺儀器設有獨立控制開關。

監測站房內有合格的給、排水設施，能使用自來水清洗儀器及有關裝置。

監測站房有完善規范的接地裝置和避雷措施、防盜、防止人為破壞以及消防設施。

監測站房不位于通訊盲區，應能夠?qū)崿F(xiàn)數據傳輸。

監測站房內、采樣口等區域應有視頻監控。

其他配置

監測站房內需安裝一只立式洗手池并配備水龍頭，要求有自來水接入，自來水壓力要求在2公斤以上、干凈、無雜 質,一路供洗手池用、一路供儀器清洗用（每臺儀器需配置一路），自來水管采用優質的硬質UPVC管材進行安裝， 采水路要求在室內規范布局。

自來水引自排污企業的自來水源，由企業負責將自來水引到監測站房1米內。 室內照明：60W日光燈或節能燈，開關安裝在室內門附近,照明開關帶三線或二線插座。 在監測站房內配置實驗工作臺（桌），用于配置試劑、更換試劑、維護儀器部件等日常操。

空調

監測站房室內環境要求清潔、通風、干燥,環境溫度在5～35℃之間，空氣相對濕度在85%以下,所以室內需安裝空調,空調要求如下：

工作電壓和頻率:單相AC(220±20)V,頻率(50±0.5)Hz；

壁掛式1.5P冷暖兩用空調；

運行功率:≥1kW；

具有斷電保護和來自動恢復功能；

符合ZBY120-83工業自動化儀表工作條件的要求；

采水系統建設方案

管材應采用優質的聚氯乙烯（PVC）、三丙聚丙烯（PPR）等不影響分析結果的硬管。 采樣點至儀器安裝處應預先安裝好采樣水泵、電線穿線管、水樣進水管、出水管、信號線穿線管。為了方便與儀器 設備連接，我們采用硬質UPVC管，且考慮到該天氣等原因，所有露天采樣管均外加雙層保溫棉，以確保冬天管路 的正常運行。

水路由循環水路和逆流管路組成。其中循環水路是用采樣水泵供給的水路，管內滿管且有一定的壓力；逆流管路為 流經水樣預處理裝置的水路，必須保證管內無壓排放。 水路的安裝：循環水路（進水樣）由采集點至監測站房內的水樣預處理裝置的相應接口；循環水路（回水樣）由監 測站房內的水樣預處理裝置的相應接口至采樣點（或就近合理排放）；逆流管路（無壓排放）由監測站房內的水樣 預處理裝置的相應接口至附近排水管道。

采樣水泵的選擇：選用采樣水泵時應結合輸送水樣的距離及水質有無腐蝕性等方面進行選擇，一般短距離選用350 W左右的自吸泵即可。 采樣水泵電源電纜必須由監測房內供電，以便監測房內的水樣預處理裝置對其工作狀態進行控制。連接距離由采樣 水泵接線端子開始至監測房內的水樣預處理裝置的遠近來決定。

管道鋪設還必須確保水樣的取樣點與監測儀器的水樣進口之間的落差不小于0.5米，目的是確保水樣在檢測完后能 完全回流到源水處，進一步減少取樣管道結冰的可能性。

數據采集及傳輸系統建設方案 數據采集儀

數據采集傳輸儀必須符合HJ 212-2005《污染源在線自動監控（監測）系統數據傳輸標準》和HJ 477-2009《污染源在線自動 監控（監測）系統數據傳輸技術要求》。具備4G儲存容量、流量觸發、反控等功能，并自帶UPS不間斷電源。按照國家最新相關標準的要求，在線監測系統的作用是建立全省統一、功能一致、上下貫通的信息平臺，實現企業、運維單位 、縣級環保、市級環保和省級監控平臺信息同步，及時連通。系統所生成的數據是政府環保部門監管執法的參考標準，對于數據來 源、數據格式、數據精度、采集頻次都有了更加嚴格明確的要求。要求數采儀能夠?qū)崿F(xiàn)及時采集、存儲各種類型監測儀器儀表的數 據、并能完成與上位機數據傳輸功能的數據終端單元的快速準確的傳輸和具備單獨的數據處理功能。

數據傳輸

本設備數據傳輸網絡建設符合 《污染物在線監控（監測）系統數據傳輸標準（HJ 212-2017）》。標準化RS232/485電氣接 口，支持國標通信協議、Modbus通信協議及非標準通訊協議的開發；另外配備4-20mA模擬量接口，可將數據直接接入企業內部 平臺進行數據查看、分析。

安裝方案

操作人員基本要求

貴司指派至少1名儀器儀表負責人全程跟蹤協助我方產品的安裝調試，并接受我司的現場培訓，該負責人負責儀器日后的保養和 日常維護。

現場安裝

（1）水污染源在線監測儀器的各種電纜和管路應加保護管地下鋪設或空中架設，空中架 設的電纜應附著在牢固的橋架上，并在電 纜、管路以及電纜和管路的兩端設置明顯標識。電 纜線路的施工應滿足 GB/T 50168 的相關要求。

（2）必要時（如南方的雷電多發區），儀器設備和電源設有防雷設施。

（3）各儀器設備采用落地或壁掛式安裝，有必要的防震措施，保證設備安裝牢固穩定。

（4）儀器周圍留有足夠空間，方便儀器維護。

（5）其它要求參照儀器相應說明書相關內容，應滿足GB 50093的相關要求。

包裝運輸

（1）在裝運過程中，儀器應避免倒置及劇烈震動。

（2）在正常運輸條件下，可用任何交通工具載運，嚴防雨雪直接淋襲，避免強烈的震動和沖擊。

（3）開箱時請認真閱讀包裝材料上的相應信息，確保開箱貨物的完整與無損。請盡量保留產品外包裝，以便在需要返退儀表或零 件時使用。

（4）儀器應貯存在環境溫度為（5~40）℃和相對濕度小于85%的通風室內，且空氣中不應含有腐蝕性的有害成份。

驗收測試

貨物到達現場后，甲方與乙方同時在現場進行開箱檢查產品是否全新無損害， 確認設備全新無損壞后。由乙方進行進行安裝、 安裝、調試工作，系統安裝調試完畢后，由乙方協助，以甲方的名義委托具備有CMA資質的第三方檢測機構進行驗收比例監測，并 出具合格的驗收比對檢測報告。乙方梳理并整理驗收資料，提交給環保局。

質量保證

質量保證期

按照合同條款執行

性能保證

賣方提供的系統是先進、可靠、有效和完備的。在質保期內，賣方負責更換維修有故障的器件。 備品備件等消耗品不在此質保范圍之內。

質量保證

根據買方技術要求，賣方做以下保證：

保證所供設備為全新的；

保證所供設備的設計、制造是無缺損的、完整的；

保證所供設備能夠在本項目指定環境現場正常運行，數據準確、穩定、可靠；

保證所供設備在使用正常壽命期限內能夠正常運行；

保證提供現場指導安裝、調試；

保證所供資料真實有效，設備的操作與維護可完全按賣方所供資料進行操作維護；
