政策背景

2021，是“十四五”規劃的開局之年，為實現“年底前，在完成國家目標任務基礎上，全市及各區盡最大努力鞏固改善空氣質 量，細顆粒物（PM2.5）濃度、重污染天數力爭繼續下降?！钡目諝赓|(zhì)量目標，需要我們大力強化空氣質量改善科技支撐，開展打 贏藍天保衛戰三年行動計劃評估；開展臭氧（O3）污染形成機理、PM2.5和O3協同治理、VOCs來源解析及減排技術、重大活動服務保障及精細化預報等研究。開展天然源VOCs環境影響分析和治理路徑研究，全力提升人民群眾的“獲得感、幸福感、安全 感”。完善VOCs環境監測網絡：完善覆蓋街道（鄉鎮）、主要工業園區等VOCs高密度監測網；研究利用大數據分析，探索建設 VOCs熱點網格系統，有效識別VOCs高值區。各區采用走航監測、熱點網格監管等方式，探索建立溯源查處、快速處置的VOCs監管模式。

非甲烷總烴定義和危害

按現行國標(HJ604-2017)，非甲烷總烴(NMHC)定義為從總烴測定結果中扣除甲烷后剩余值；而總烴是指在規定條件下在氣相 色譜氫火焰離子化檢測器上產生響應的氣態有機物總和。按通常理解，NMHC是指除甲烷以外的所有可揮發的碳氫化合物(其中主要 是C2～C8)。大氣中的非甲烷總烴NMHC超過一定濃度，除直接對人體健康有害外，在一定條件下經日光照射還能產生光化學煙霧，對環境 和人類造成危害。對人的危害最常見的是對眼、鼻、咽喉部位的刺激，引起眼睛刺痛和干燥感，眨眼頻率增加、流淚;鼻咽部干燥、 刺痛、鼻血、鼻塞，并出現咳嗽、聲音沙啞和嗅覺改變等;咽喉充血、炎癥;皮膚干燥、瘙癢、刺痛、紅斑等。含量嚴重時會致使神經 機能失調及癡呆、還會導致過敏性肺炎。

非甲烷總烴來源和檢測意義

非甲烷總烴的來源，主要產生于煤炭燃燒、石油燃燒、汽油燃燒、溶劑蒸發、焚燒垃圾、廢物提煉等。所以工業上煤化工行業、 石油化工行業、石油煉制行業、橡膠制品行業、合成樹脂行業等，均容易產生非甲烷總烴這一有害物質。所以這些行業的排放工業 廢氣均被相關標準所限值，并根據環保局相關要求建立非甲烷總烴監測機制，使非甲烷總烴的排放達到排放標準。對于非甲烷總烴的監測是治理與改善的基礎。降低非甲烷總烴的排放不僅可以直接降低對人體受到的直接危害，而且可以大量 減少化學煙霧污染的生成。所以對非甲烷總烴的監測有很大的必要性，對于環境空氣質量的持續改善存在著十分重要的意義。

產品介紹

奧斯恩自主研發的揮發性有機物在線監測系統采用先進的全程伴熱預處理技術+氣相色譜技術+火焰離子檢測法（FID），主要 應用于各種工業污染源排放有機物的實時監測，本系列在線氣相色譜分析儀采用國際先進技術，具有性能穩定可靠，自動化程度高，檢測范圍寬等特點，能夠測量VOCs、總烴（THC）、非甲烷總烴（NMHC）、苯及苯系物等多種揮發性有機物在線監測所需的相 關參數，對VOCs的濃度和排放率進行連續、實時地跟蹤監控，并將所有的監測參數傳輸至工控機軟件和用戶DCS系統，可通過數采 儀與環保部門的數據系統通訊。系統設備放置在分析小屋內，操作和維護方便，具有現場數據實時傳送、遠程數據查看等功能，實 現了工作現場的無人值守。整套系統結構簡單，模塊化設計，穩定性強，運行成本低。

標準依據

《分析儀器通用技術條件》（GB-12519-2010）

《儀表符號和標志》（ISA S5.1）

《自動化儀表工程施工及質量驗收規范》（GB 50093-2013）

《環境空氣質量標準》（GB 3095-2012）

《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》（GB/T16157-1996）

《自動化儀表工程施工及質量驗收規范》（GB50093-2013）

《大氣污染物綜合排放標準》（GB16297-1996）

《固定污染源廢氣 總烴、甲烷和非甲烷總烴的測定 氣相色譜法》（HJ 38-2017）

《固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測技術規范》（HJ 75-2017）

《固定污染源煙氣（SO2、NOx、顆粒物）排放連續監測系統技術要求及檢測方法》 （HJ 76-2017）

《污染物在線監控（監測）系統數據傳輸標準》（HJ 212-2017）

《環境污染源自動監控信息傳輸、交換技術規范（試行）》（HJ/T 352—2007）

《煙氣采樣器技術條件》（HJ/T 47—1999）

《煙塵采樣器技術條件》（HJ/T 48—1999）

《儀器儀表包裝通用技術條件》（GB/T 15464-1995）

《包裝儲運圖示標志》（GB/T 191-2008）

《固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法》（HJ 1013-2018）

解決方案

測量項目

測量參數：非甲烷總烴、甲烷、總烴、溫度、壓力、流速（流量）、濕度、O2。

檢測原理

非甲烷總烴、甲烷、總烴：GC-F

非甲烷總烴、甲烷、總烴：GC-FID；

溫度：熱電阻法；

壓力：靜壓傳感器；

流速（流量）：

皮托管法； 濕度：

阻容法； O2：氧化鋯。

系統特點

揮發性有機物在線監測系統主要具有以下技術特點：

1、預處理方法符合美國EPA和國內有機廢氣測定標準，方法可靠性高。 系統采用多級精密過濾（＜0.5μm），適用于高溫、高濕、高濃度、高粉塵等苛刻工況條件。

2、采樣管線采用PTFE或不銹鋼材質，減少采樣管路吸附對樣品造成的損失，帶有自清潔功能，可有效對樣品中的顆粒物。 等雜質進行反吹清洗，避免堵塞管路。

3、采用國際公認的VOCs檢測標準方法氣相色譜/氫火焰離子化檢測法（GC-FID）。 FID檢測器具有自動點火和溫度判斷功能，F(xiàn)ID火焰熄滅后自動關閉氫氣和空氣流量，保證系統使用安全。

4、優異的溫度控制系統，大幅度提高分析精度，具有自動校準功能，可實現自定義周期性自動校準。 具有常規、正壓防爆等多種設計，滿足不同客戶的監測需求。

5、實現模塊化設計，可根據客戶需求增加功能模塊，擁有多種數據接口，可以滿足不同客戶對監控數據上傳的需求。 采用全程熱法設計，有效減少樣本損失，保證數據的準確可靠，根據VOCs治理工藝情況，可靈活設置伴熱溫度 （120-180℃）。

系統組成部分介紹

技術參數

技術參數中，標“★”的技術要求可提供環境保護部環境監測儀器質量監督檢驗中心出具的檢測報告作為證明材料。

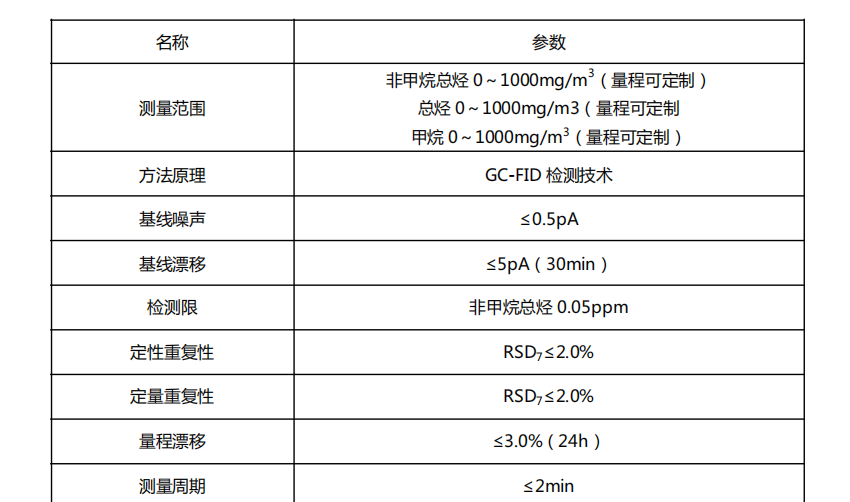

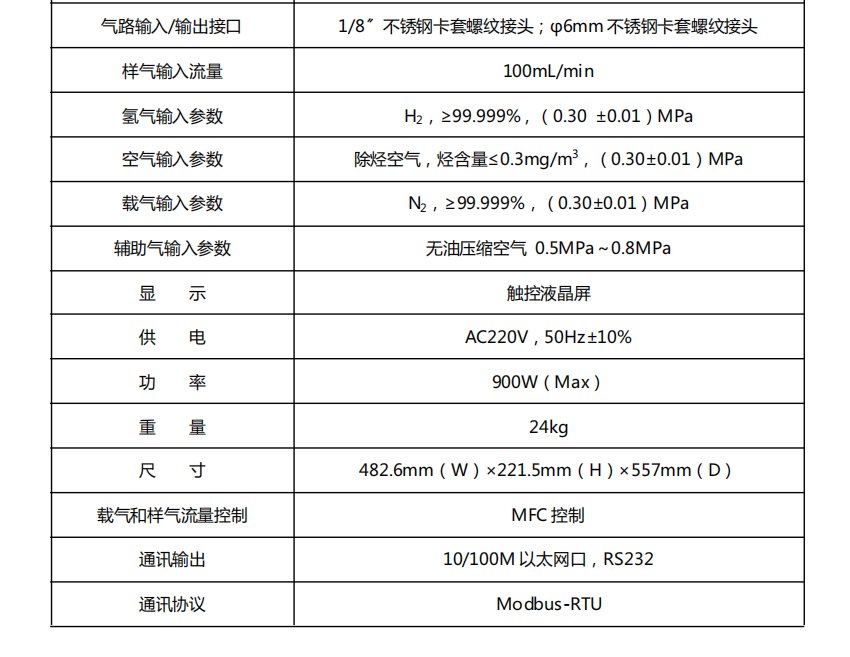

系統技術參數

★系統的技術性能指標符合《固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法》（HJ 1013-2018）標準中相關條款要求。

★非甲烷總烴測量采用氣相色譜-氫火焰離子化檢測器法（GC-FID）樣氣分別通過甲烷柱和總烴柱測定甲烷和總烴含量，兩者相減得到非甲烷總烴含量。

★環境溫度變化的影響：環境溫度在（15~35）℃范圍內變化，非甲烷總烴示值變化≤±3%F.S.

★進樣流量變化的影響：進樣流量變化±10%，非甲烷總烴示值變化≤±2%F.S.。

★供電電壓變化的影響：供電電壓變化±10%，非甲烷總烴示值變化≤±1%F.S.。

系統組成

揮發性有機物在線監測系統由氣態污染物監測子系統、煙氣參數監測子系統（溫度、壓力、流速、濕度、氧含量）、系統控制 及數據采集處理子系統、校準與輔助子系統四個基本部分組成。

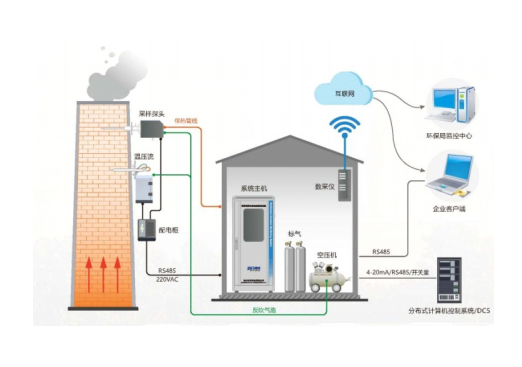

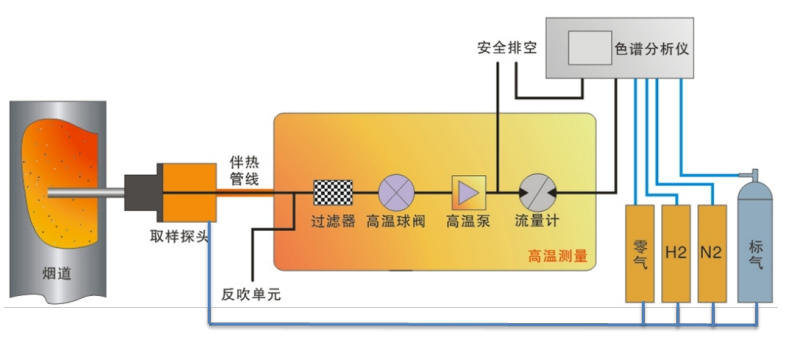

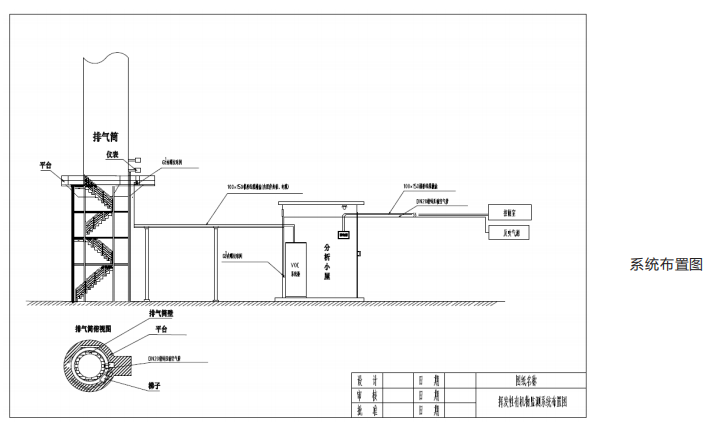

系統示意圖

本系統由置于煙囪或煙道上的采樣探頭、濕度儀、 伴熱管和溫壓流一體化探頭，以及置于小屋中的控制 機柜、標氣和氣體發生器組成。

采樣探頭負責煙氣采樣，內置陶瓷濾芯用于過濾煙氣中的粉塵。

濕度儀負責測量煙囪或煙道內的煙氣濕度。

伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。 溫壓流用于測量煙囪或煙道內煙氣的溫度、壓力和流速。

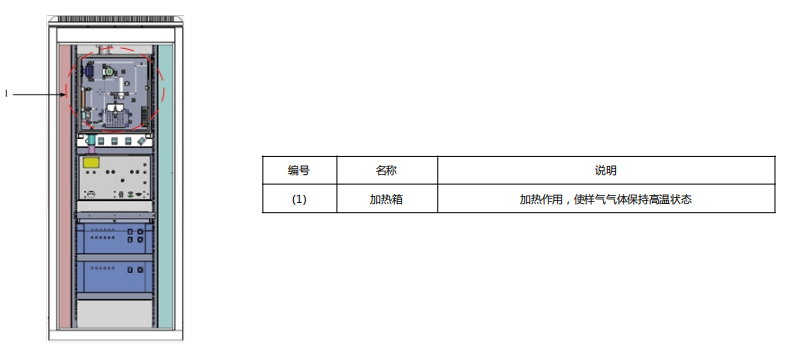

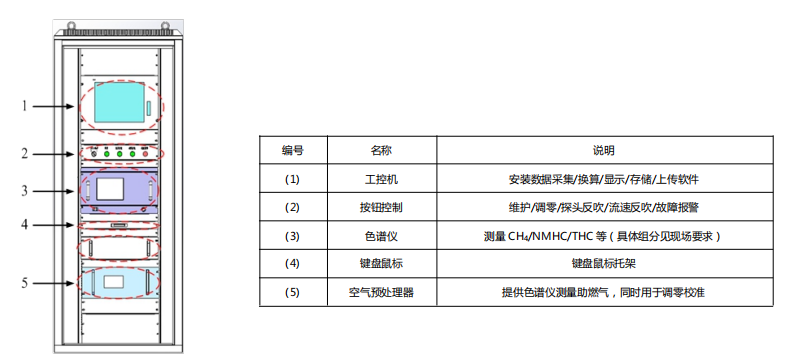

控制機柜內置電控單元、工控機、加熱盒、高溫泵等。 標氣、空氣預處理器、氫氣發生器、高純氮氣瓶提供氣源。

空壓機產生壓縮空氣可用于伴熱管線、采樣探頭、溫壓流定期反吹，同時為空氣預處理器提供氣源。

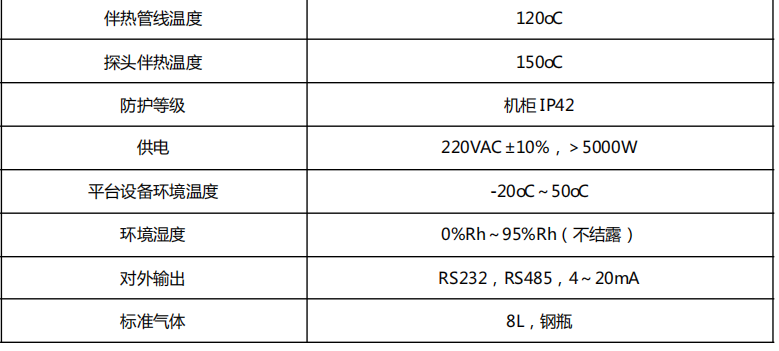

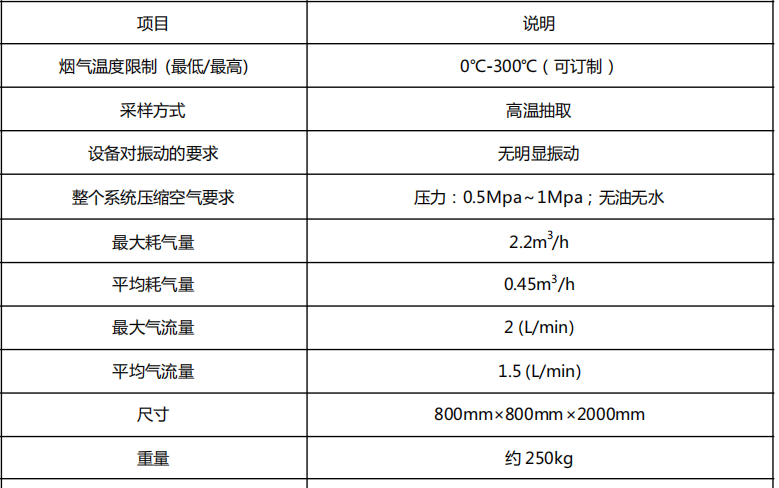

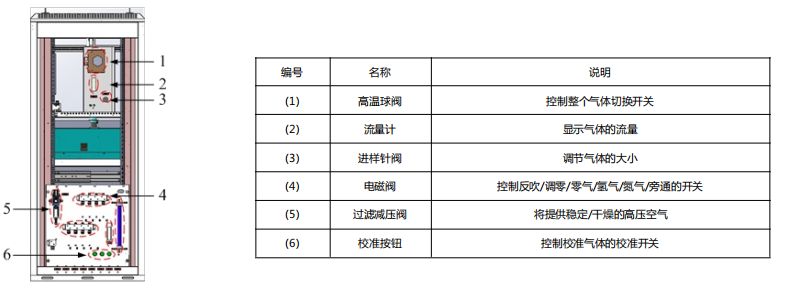

系統參數說明

系統參數說明

系統各部分介紹

采樣系統介紹

樣氣通過取樣探桿進入到取樣探頭內，經過陶瓷濾芯過濾后，除去樣氣中的粉塵；取樣探頭通過加熱器加熱到150℃，防止樣 氣在經過取樣探頭后，產生冷凝水。來自采樣探頭的樣氣經高溫伴熱管線，在高溫泵的作用下樣氣進入加熱盒（120～180℃）內， 樣氣預處理放置于加熱測量盒內，經過多級精密過濾器進一步除塵后，一部分氣體直接進入色譜分析儀內分析，其余氣體提速安全 排空，高溫球閥負責切換氣路并定時進行調零校準。

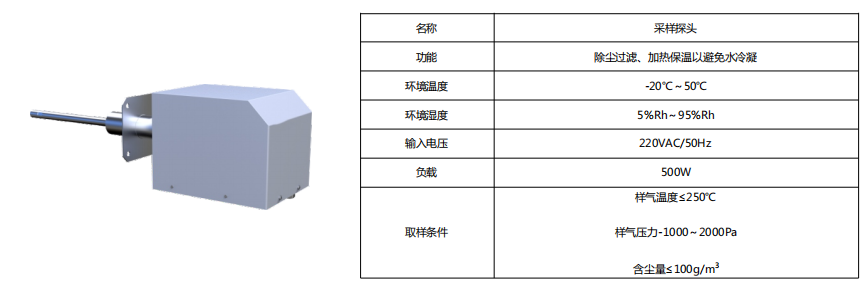

采樣探頭

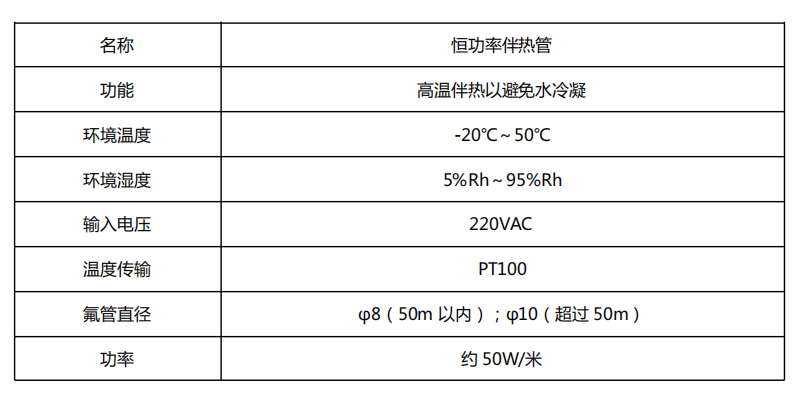

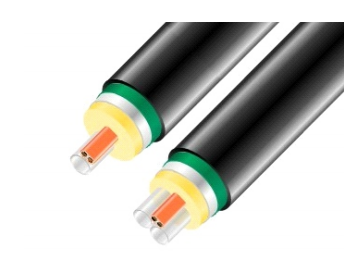

伴熱管線

伴熱采樣復合管是環保監測系統中在線分析成套系統的重要部件，它是 由一組耐腐蝕高性能氟樹脂導管平行敷設特種恒功率伴熱管及各種電線，外 加專用玻纖保溫層，最后經過聚氯乙烯(PVC)為保護外套復合而成。恒功率伴熱的自動限溫功能，可以保證采樣管內維持一定的恒溫，保證 采集樣品與初始值保持基本一致，最終確保系統連續、正確的采集樣氣。根 據采集樣氣的成份、溫度等實際情況，采樣導管可以選用不同材質，電熱帶 可以根據用戶選型選用高、中、低溫的產品，另外根據功能配置各種導線等。 采樣：可組合多種類型、材質的采樣管； 伴熱：自調功率，自動補償，伴熱保溫，高效絕熱。

伴熱管線

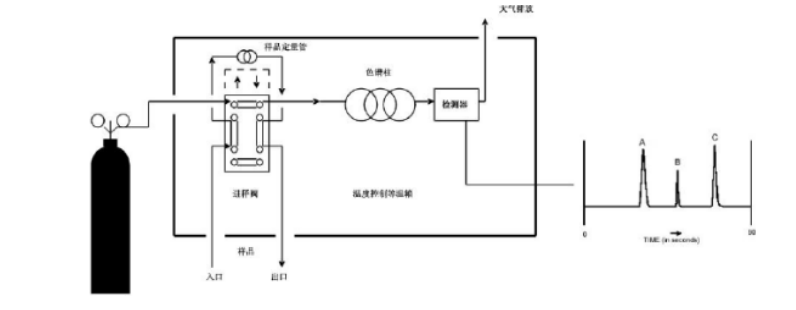

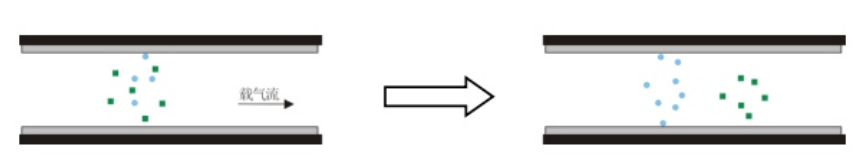

多組分的混合氣體通過色譜柱時，被色譜柱內的固定相所吸附，由于氣體分子種類不同，被固定相吸附的程度也不同，因而通 過柱子的速度產生差異，在柱出口處就發生了混合氣體被分離成各個組分的現象，這種采用色譜柱和檢測器對混合氣體先分離、后 檢測的定性、定量的分析方法叫做氣相色譜分析法，如下圖所示。

根據需要測量的氣體選用不同的色譜柱，被測樣氣進入色譜柱后，分離出被測氣體，以相應的時間差送入檢測器檢測被測氣體。 甲烷、非甲烷總烴分析儀，采用色譜柱技術分離出CH4氣體送入氫火焰離子檢測器分析CH4濃度，其他的氣體送入氫火焰離子檢測 器檢測氣體濃度，如下圖所示。

FID工作原理

揮發性有機物在高溫氫火焰中燃燒時，發生高溫電離，反應產生的電子在電場的作用下被收集，形成微弱的電離電流，電流強 度與被測組分的濃度成正比。

FID檢測器的特點：

FID是利用氫火焰作為電離源，使有機物電離，產生微電流而響應的檢測器，它是眾多氣相檢測器之一，是典型的破壞型質量檢測器。 FID的突出優點是對幾乎所有的有機物均有響應，特別是對烴類靈敏度高，且響應程度與碳原子數成正比。對水、二氧化碳和二硫化 碳等無機氣體無響應。氣流流速，壓力和溫度變化對其檢測結果影響極弱。 FID線性范圍廣，結構簡單，操作方便；它的死體積幾乎為零，可與毛細管柱直接相連。

技術參數

煙氣參數監測子系統

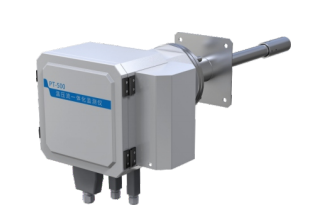

溫壓流一體化監測儀

溫壓流一體化監測儀擁有高精度微差壓/靜壓傳感器，同時配備反吹單元， 是專門針對煙氣排放連續監測的高粉塵、高溫、高濕環境工況而開發的一體化 溫度、壓力、流速監測儀，符合國家相關標準的要求，可以用于污染源揮發性 有機物在線監測系統的煙氣溫度、壓力、流速及流量實時連續測量。

測量原理

溫壓流一體化測量裝置的結構主要包括微差壓變送器、靜壓傳感器、熱電阻（或熱電偶）、皮托管、控制單元、反吹單元、顯 示單元、數據傳輸單元等。其測量原理是：一次取壓元件采用傳統的皮托管測量方式。皮托管內外表面均做了特殊處理，可有效避 免煙氣腐蝕管壁并減少粉塵粘附。反吹單元主要為臟污氣體（如鍋爐排放的煙氣）測量時的系統提供反吹。溫壓流一體機采用高精 密微差壓變送器，具有自動調零，自動反吹，反吹保護，數據上傳與顯示等功能。

優勢

實時測量溫度、壓力、流速，并通過RS485數字信號輸出，支持4～20mA； 流速檢測可達2～40m/s； 采用高精密微差壓變送器，自動零點校準，可靈活配置變送器，維修方便，具有良好的人機交互界面； 可適應高粉塵、高溫、高濕等惡劣工況。 流速測量精度高、可靠性好、可長期連續穩定工作。 自身配備自動反吹單元，可定時反吹皮托管內的顆粒物；具備反吹保護功能。 結構緊湊，可直接安裝在管道上。

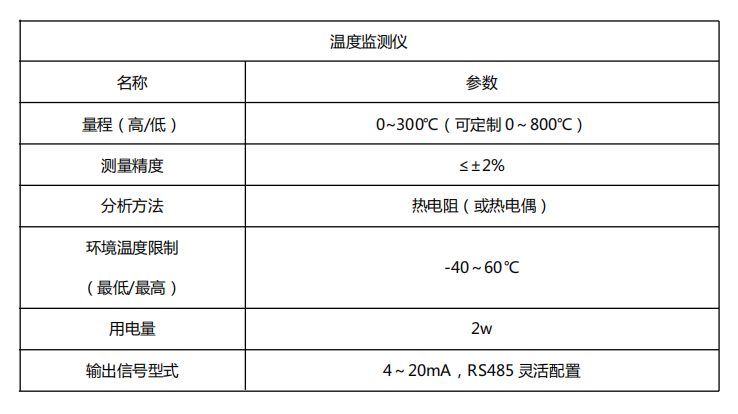

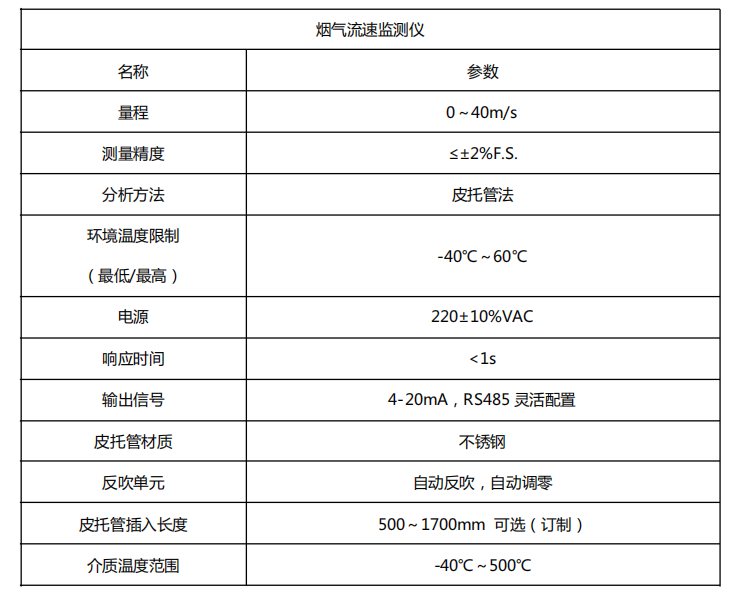

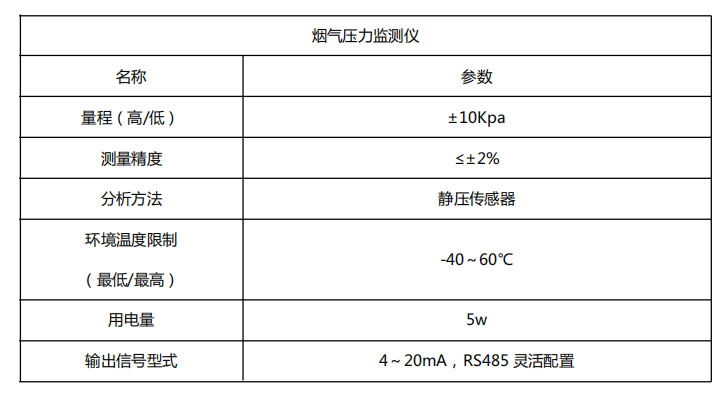

技術指標

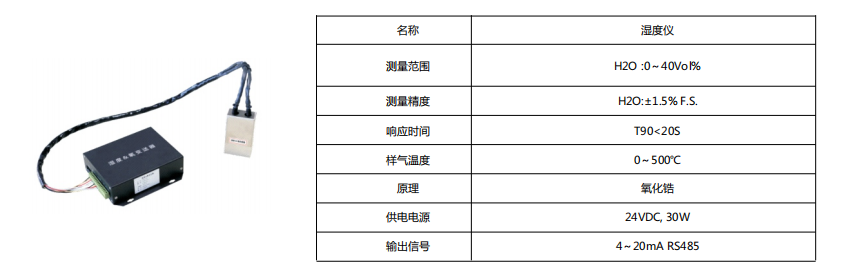

濕度儀

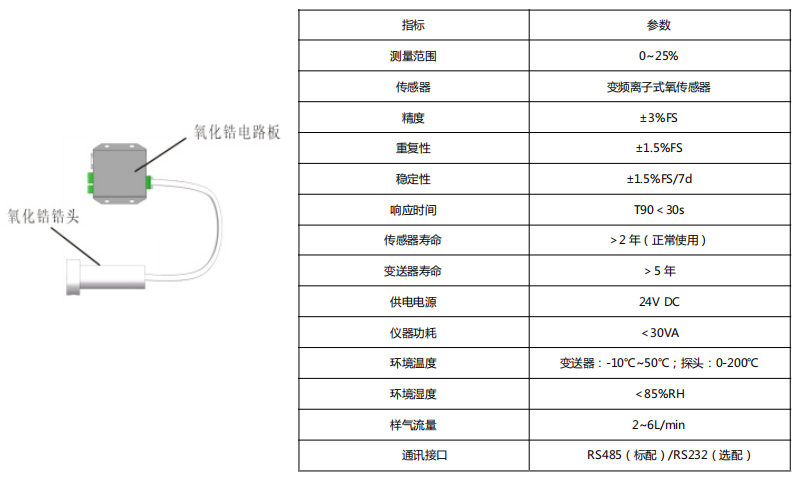

氧氣測量儀

概述

氧氣測量儀是以微處理機為核心，以變頻離子式氧傳感器為測量單元的。對傳感器的輸出信號進行放大、濾波、線性化修正等 電氣處理后，由微處理機計算出樣氣中的氧濃度，最后輸出正比于樣氣氧濃度的標準電流或電壓信號。

技術指標

氫氣發生器

儀器概述

氫氣發生器可完美代替高壓鋼瓶氣體，具有純度高，安全，壓力穩定，操作維護簡便等優點。

技術指標

主要特點

1、操作簡便，安全可靠，一次性加堿，日常使用只需補充蒸餾水，啟動電源開關即可產氫。（可供多臺色譜）。

2、氣路部分全部采用不銹鋼管（電解拋光，超音清洗），設有過壓保護裝置，兩級凈化。

3、獨特的防返液裝置，確保儀器絕無返液現象。

4、桶式電解池，電解材料選用進口特制貴金屬，有效的提高電解效率，恒定池體溫度，促使電解池使用壽命大大提高。

5、輸出流量穩定，自動跟蹤，純度不衰減，可連續使用。

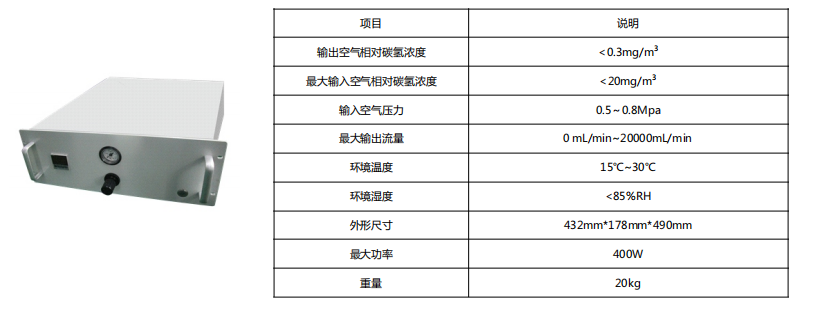

空氣預處理器

儀器概述

空氣預處理器是配套氣相色譜儀使用的專業氣源，空氣純度高，滿足色譜儀的使用?？蔀槿我膺M口、國產的色譜儀提供高純度 輔助氣源。

技術參數

主要特點

儀器可自動吸附排除空氣中烴、酯、油等物質，大大提高空氣的質量，無需維護。 氣路部分全部采用不銹鋼管(電解拋光，超音清洗)。 低壓啟動、有效提高壓縮機使用壽命。 體積小，噪音低，特別適合實驗室使用。 雙過濾器、兩級穩壓，輸出壓力精度高、具有完善的保護措施。

系統控制及數據采集子系統

上位機軟件

在線監控系統是我司針對揮發性有機物在線監測自主研發的系統。系統可實時接收從分析儀傳輸過來的數據，存儲到數據庫， 并顯示當前的排放率、排放量及系統報表顯示與輸出。

分析儀數據直接傳輸?shù)焦た貦C內，在工控機中，系統可根據溫度、壓力、流速等參數，將煙氣VOCs濃度折算成標態，并計算 出各污染物VOCs的排放總量，生成符合環保要求的報表。

工控機軟件可通過485接口采集濃度數據，并實現折算、存儲、匯總、報表輸出、向數采儀發送數據等功能。

系統軟件平臺

系統組成

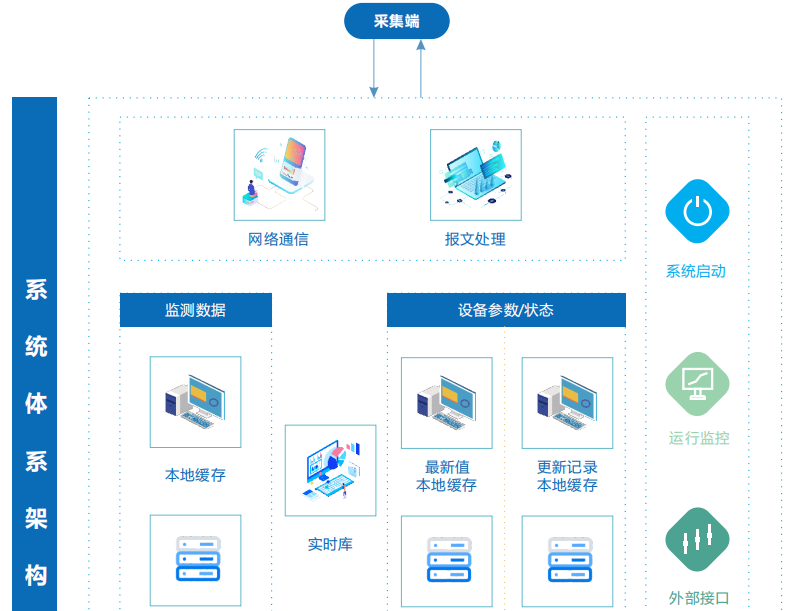

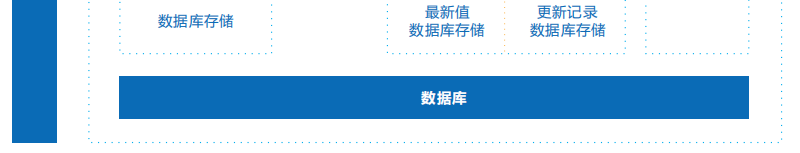

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊 方式（如有線、無線、串口）， 多種通訊模式（如定時發送模式 、實時發送模式、召喚發送模式 等）和多種通訊協議進行數據采集。

實時內存庫

為了能保證系統的實時性，系統 設有一個緊湊的、功能強大的實 時內存庫，用來實時、高效地處 理海量實時數據、實時狀態、實 時報警、遙調指令、計算量數據 等，對內部數據對象進行查找、 定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口， 以便于第三方或軟件開發人員訪 問其中的數據。

數據處理

系統軟件可采集海量數據，這些 海量數據需要快速、有效地處理 ，而系統軟件具有很強的數據處 理能力，能根據客戶提供的計算公式、工程轉換方法、項目系數 、審核規則、國家或行業相關規 定等對采集的原始數據進行運算 ，算完后將原始數據和運算后數 據在數據庫不同表中同時分別存 儲。且出現越限數據、質量碼異常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入 功能，如ORACLE等。管理員通過相關配置界面選擇其中一種數 據庫。 系統具備數據緩存技術，將來不 及寫入數據庫的數據及時存儲到 實時文件里，在系統空閑時或故 障恢復后及時將數據補回到數據庫內，確保數據不丟失。 對于與數據庫的連接、插入、查詢等操作，充分考慮了系統的容 錯性，如出現斷線重連、異常屏蔽、數據庫死鎖等異?，F(xiàn)象，系 統均具有處理能力。 系統采用多線程、多連接方式對 數據庫進行操作，以確保海量數據 的插入、查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

系統寫入速度不低于10000條/秒。

可確保7*24小時穩定無故障運行。

可支持10000個點的數據并發處理，并且可擴展通訊協議。

奧斯恩環保大數據云平臺（以下簡稱云平臺）， 通過現場端設備對環境空氣質量進行監測，并將監測 數據在軟件系統進行質控、分析以及應用。系統提供 污染“時”、“空”、“物”分析，從而為轄區環境 空氣質量監管和污染來源分析提供科學合理的決策支 持。數據詳情可進行多元化展示，國控站點數據同屏 輸出，智能分析比對，生成分析報表；結合大數據分 析模型，由點及面，網格化全面覆蓋，刻畫污染擴散 軌跡，實現污染溯源，趨勢預測，同時，具備數據監 管大屏，直觀呈現數據變化動態，充分滿足監管單位 的監測需求。

平臺特點

1、云平臺支持多種監測儀器（常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線源解析數據、超級站數據、在線油煙監 測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空氣質量狀況，提供全面的數據支撐

2、調取全市國控站點數據，同屏輸出，比對分析

3、數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述

4、多站點數據比對分析曲線展示

5、巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。 自動生成日報、周報、月報分析報表，報表自動填充

6、地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距

7、數據時序趨勢：提供時間趨勢、GIS 地圖、同比環比、排名、分析報表、分析報告和優良天達標天分析功能

8、實時監控前端監測設備傳感器狀態，及時上報故障信息

9、報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。

10、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管

11、移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異

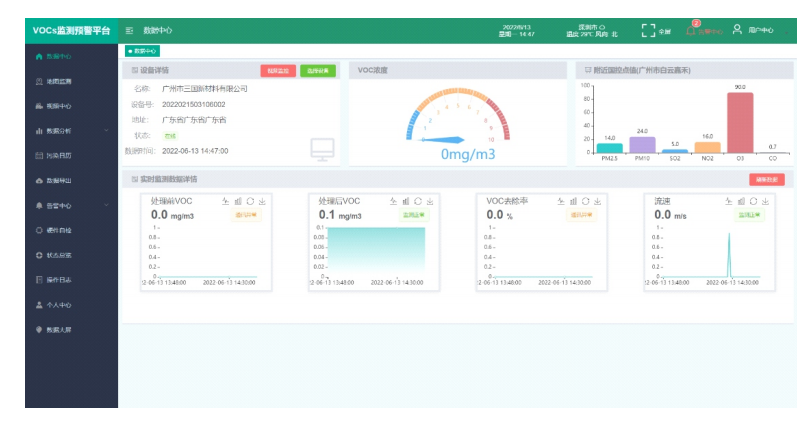

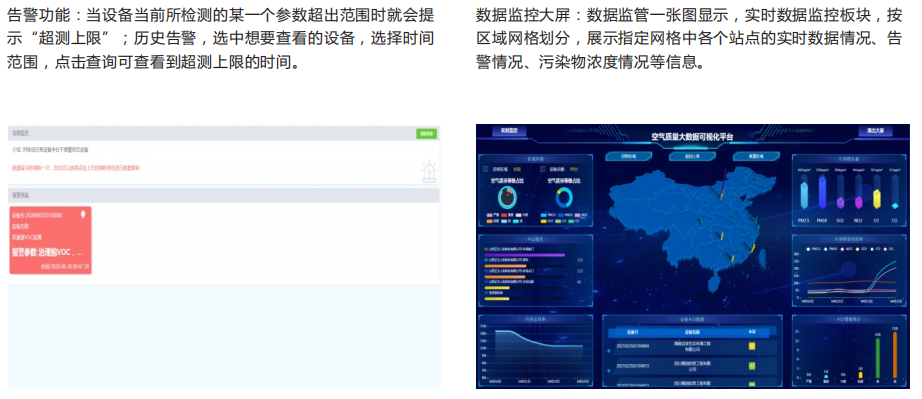

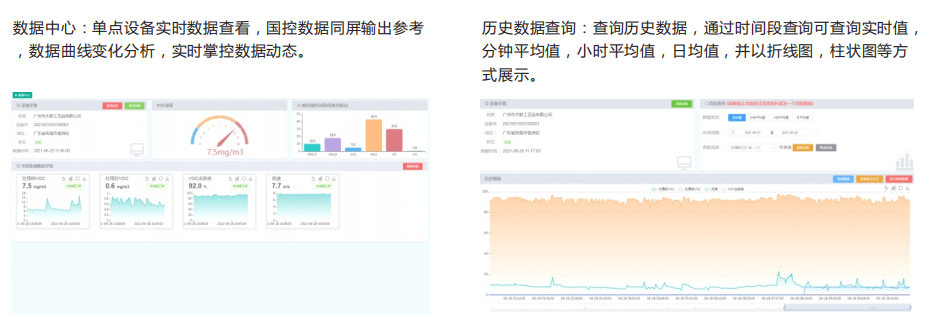

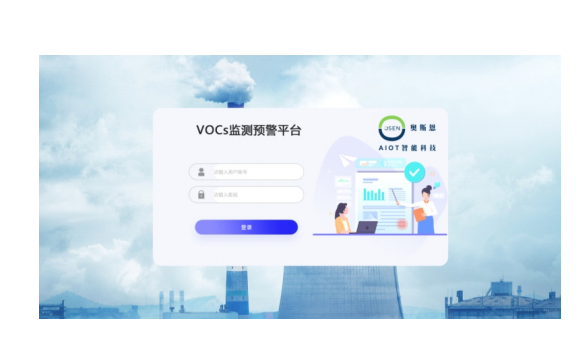

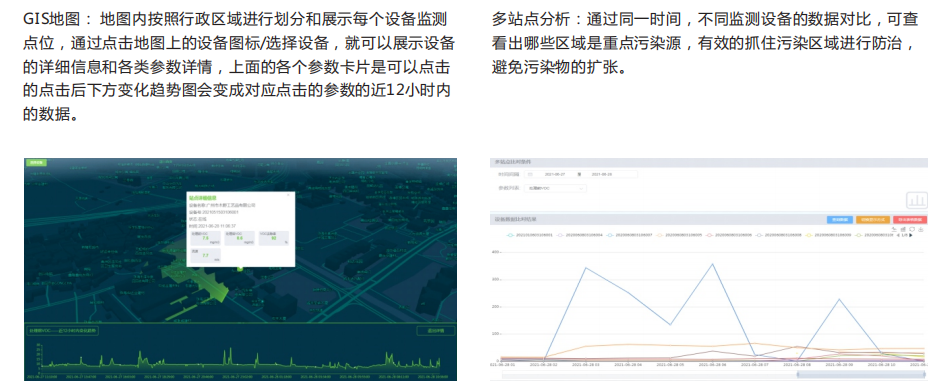

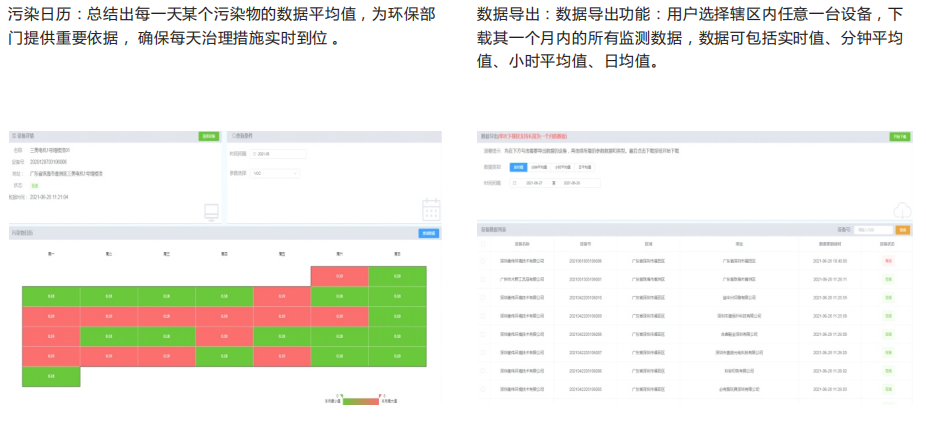

平臺功能界面展示

主設備清單和工作范圍

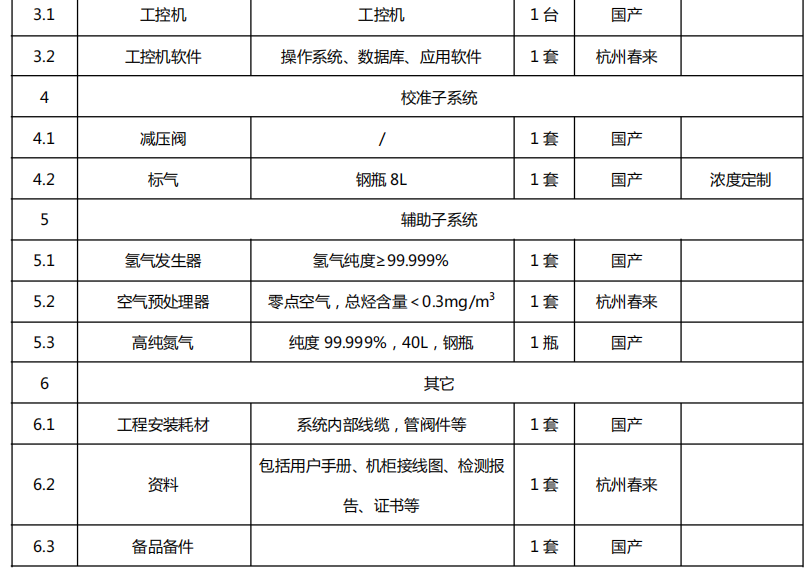

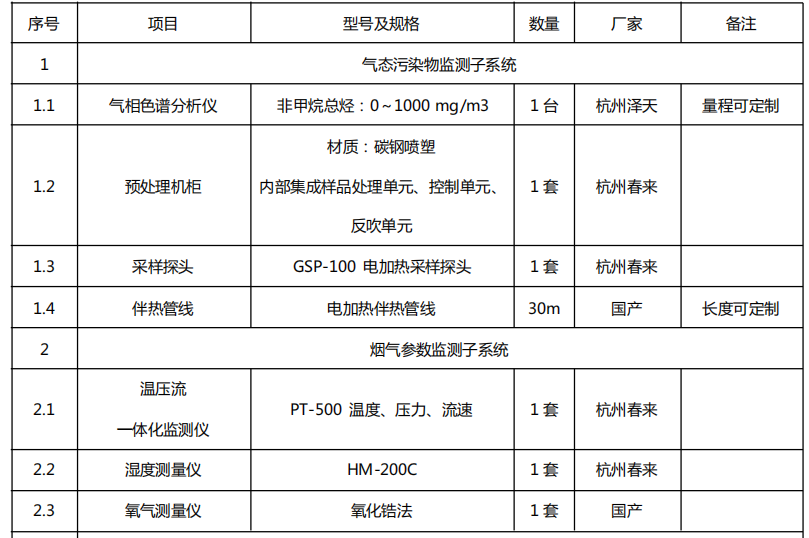

主設備清單

工作范圍

乙方工作范圍

負責該系統的內部設計。 可提供自主安排工程人員或者指導甲方人員進行該系統的安裝和調試服務。 可提供該系統安裝完成后對甲方人員在現場進行儀表使用培訓服務。 可提供電話技術支持和現場維修服務。 具體服務收費以實際簽訂《銷售合同》為準

甲方工作范圍

負責提供正確、完整的《工況表》，以便于乙方設計該系統。 負責提供該系統公用工程條件，并負責該系統的現場安裝（或負責指導安裝）和相關公用工程條件的施工建設。

公用工程條件

公用工程管線（電源、電信號）等的敷設。 氣源：氮氣或儀表風0.5～0.8Mpa無油、無塵、無水。 監測站房內配電：要求功率能夠滿足儀表實際需求，功率不少于8kW，至少預留三孔插座5個、穩壓電源1個、UPS電 源1個。

現場踩點方案

相關依據

根據《固定污染源煙氣排放連續監測技術規范(試行)》(HJ/T75-2007)中“6.2 具體要求”中規定：測定位置應避開煙道彎頭和斷面急劇變化的部位。對于顆粒物CEMS，應設置在距彎頭、閥門、變徑管下游方向不小于4 倍煙道 直徑，以及距上述部件上游方向不小于2 倍煙道直徑處；對于氣態污染物CEMS，應設置在距彎頭、閥門、變徑管下游方向不小于2倍煙道直徑，以及距上述部件上游方向不小于0.5 倍煙道直徑處。若在現有平臺高度安裝儀器，將無法滿足上述要求，導致流速以及污染物的測量不準確，為以后各類針對“在線監控系統”的 核查、檢查埋下隱患。建議對現有排放口進行改造。具體如下：

排放口布置

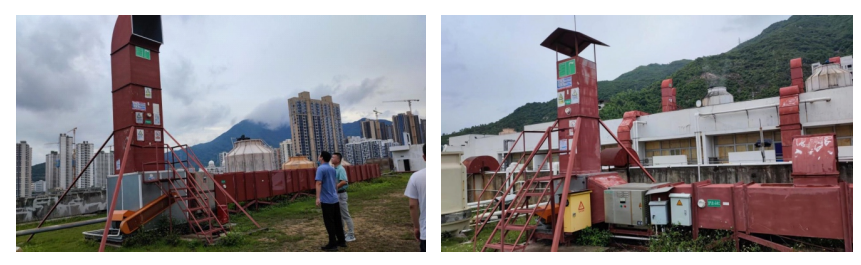

第一區域

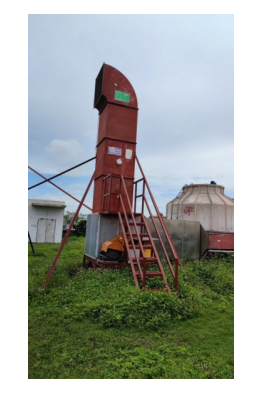

將第一區域的兩個排放口進行改造，合并成一個，現場設備圖如下：

第二區域

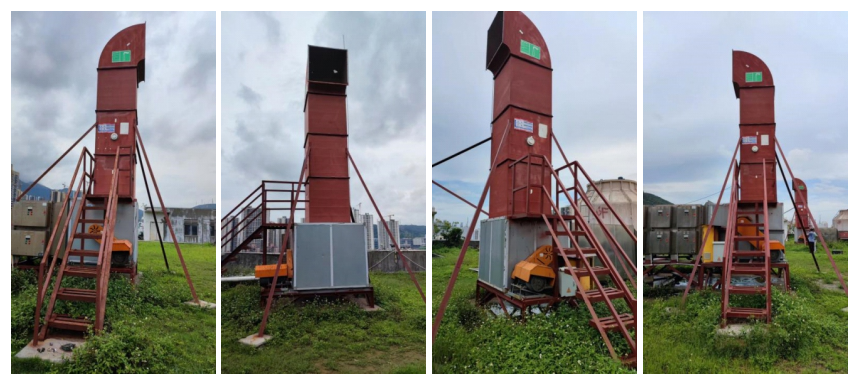

將第二區域的四個排放口進行改造，合并成一個，現場設備圖如下：

第三區域

第三區域單獨建設一個排放口，現場設備圖如下：

經過我司人員到達現場踩點后，對該項目7個煙囪排放口得出以下施工方案：

1、所有煙囪的高度均滿足高度。

2、根據客戶需求，將第一個區域的兩個排放口，合并成一個；第二個區域的四個排放口并成一個；第三個區域只有一個排放口； 共三套監測設備。

3、站房：站房面積不得少于3*4（12平方米），高度不得小于2.8米，且站房內配有空調、滅火器、潔凈壓縮空氣等；

4、所有采樣口到站房位置搭建橋架，用于固定采樣伴熱管及線纜等，橋架安裝應滿足最大直徑電纜的最小彎曲半徑要求。電纜橋 架的連接應采用連接片。配電套管應采用鋼管和PVC管材質配線管，其彎曲半徑應滿足最小彎曲半徑要求；

  5、由于頂樓天臺環境復雜，操作空間有限，可能需要用到吊車等設備，需業主協調安排，具體以實際情況為準。

采樣平臺建設

根據《HJ/T 75—2007固定污染源煙氣排放連續監測技術規范（試行）》、 《GB/T 16157 固定污染源排氣中顆粒物測定與氣態污 染物采樣方法》 中相關要求，并結合現場儀器尺寸，DA025采樣平臺建設要求如下：

平臺高度：1.5m（0.3*6-0.3）

平臺形狀：U環形或L字形

平臺材質：鋼質

平臺寬度：加寬至1.5m

護欄高度：不小于1.2m

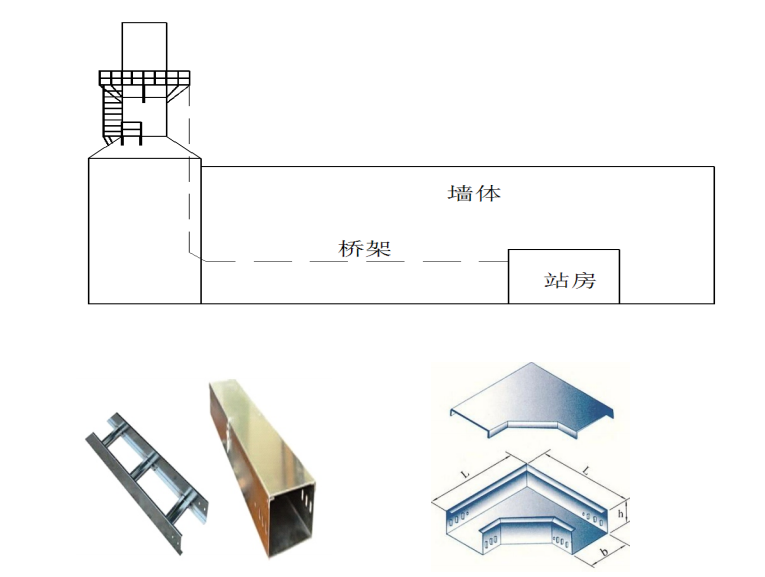

橋架鋪設

站房到平臺連接有信號線、電源線、伴熱板伴熱線等，由于距離較長， 線管較重，需要依托橋架。橋架從上到下，應盡量垂直，線路盡可能短 橋架總長度應盡可能小，每段橋架可垂直、水平或傾斜，如右圖所示：

法蘭安裝

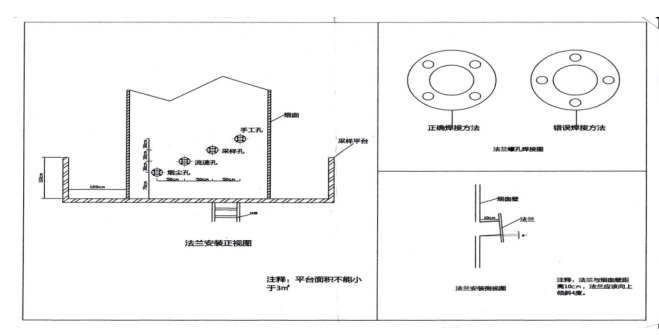

法蘭應預先焊接在煙囪指定位置上，用以固定平臺監測設備。法蘭位置及孔位如下圖：

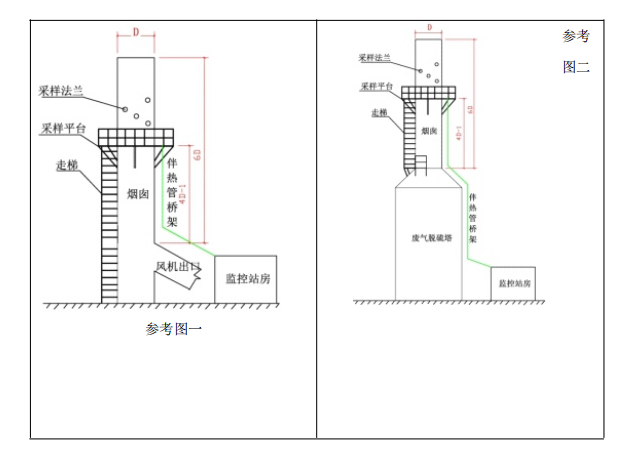

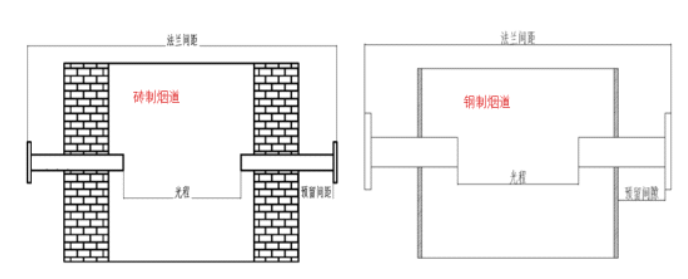

常規法蘭安裝示意圖：

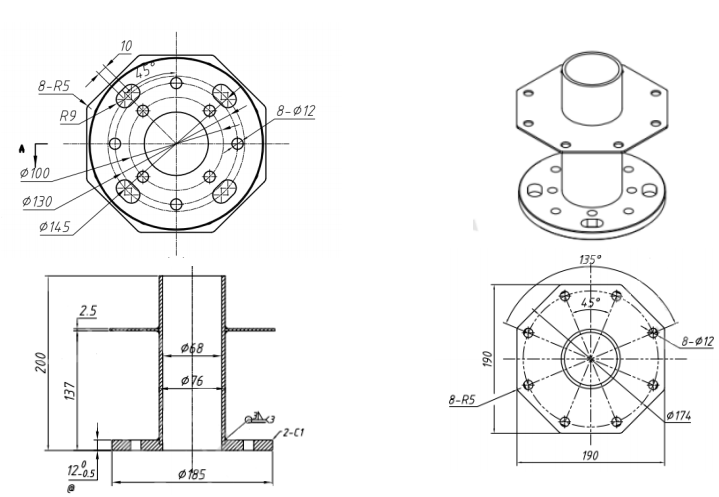

不銹鋼法蘭圖紙

站房建設

根據《國控重點污染源自動監控能力建設項目 污染源監控現場端建設規范》 中相關規定，以及參考儀器實際尺寸，站房尺寸應按照：站房面積應不小于15，站房高度不小于2.8M

1、站房材料

為保證監測站房長期使用，應使用磚或鐵皮夾芯板結構。

2、站房要求

站房內需安裝空調，站房內應鋪設瓷磚，放置工作臺及消防用具。

站房內供電電壓應符合AC 220V±10%，頻率50 Hz，功率不小于10KW。

系統要使用壓縮空氣進行自動反吹，需接入0.6—0.7Mpa無油無水壓縮氣源(站房和采樣平臺上各一路)。

站房內提供辦公座椅，可做維護臺賬存放及維護人員辦公。

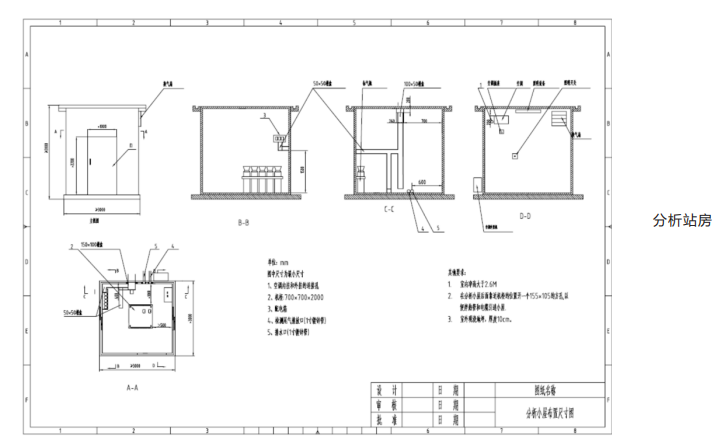

站房圖紙如下（實際安裝以施工方圖紙為準，圖中僅作參考）：

驗收測試

貨物到達現場后，甲方與乙方同時在現場進行開箱檢查產品是否全新無損害， 確認設備全新無損壞后。由乙方進行進行安裝、 安裝、調試工作，系統安裝調試完畢后，由乙方協助，以甲方的名義委托具備有CMA資質的第三方檢測機構進行驗收比例監測，并 出具合格的驗收比對檢測報告。乙方梳理并整理驗收資料，提交給環保局。

質量保證

質保說明

系統設備質保期為產品發貨之日起13個月或產品到貨驗收之日起12個月為限（以先到時間為準）。 易損易耗件(例如濾芯、墊片、密封圈、硬管、保險絲等)不在本次質保范圍之內，標氣除本身質量原因外，不享受免費更換或者補發 服務。 質保期內乙方提供免費電話技術支持和有償現場服務；期間由于產品自身質量問題導致的部件返廠更換維修由乙方承擔。 超過質保期或者在質保期內發生如下故障，均屬于保外維修，乙方幫助維修、調試，但相關成本由甲方承擔。故障包括但不限于： 由于使用不當（進水、腐蝕、失火、強電串入等）。 不可抗力（地震、雷擊、洪水等）造成的損壞。 未經允許，產品內部擅自改動。 現場不符合設備使用環境要求的。 未按照要求進行操作、維護、保養的。 其他未按用戶手冊及培訓規定使用，引起產品損壞的。乙方提供的設備和方案均基于甲方書面確認的工況，若甲方實際的工況與提供的工況不符，造成的設備損壞或性能不滿足不在 乙方質保范圍內。

質保說明

為實現項目系統建設的完整性、先進性、有效性、可靠性，乙方做以下承諾： 保證所供設備為全新。 保證所供設備的設計、制造是無缺損的、完整的。 保證所供設備能夠在本次工況提交環境現場正常運行，數據準確、穩定、可靠。 保證所供資料真實有效，設備的操作與維護可完全按乙方所供資料進行操作維護。 保證遵守方案約定的質保期限，對上述提供的產品質保服務承擔責任。

其他

未經乙方允許，甲方不得將乙方提供給甲方的任何資料、文件和技術內容透露給第三方，否則乙方保留追究甲方責任的權利， 要求甲方賠償由此給乙方造成的全部損失。

項目說明

此次項目計劃在污染源七個排放口中安裝三套揮發性有機物有組織排放連續監測系統，其中區域一總兩個排放口合成一個、區 域二中四個排放口合成一個、區域三單獨設立排放口。產品使用杭州春來科技有限公司旗下設備，設計安裝單元為佛山市華沃智創?？萍加邢薰?。
